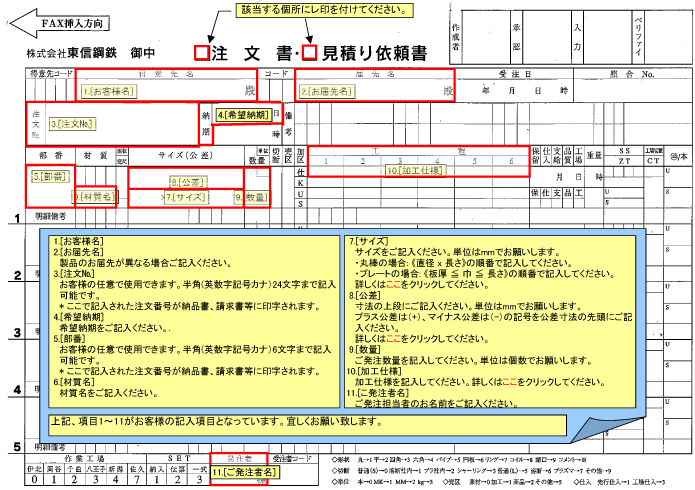

オリジナル受注・見積書及び受注票記入明細書(印刷用PDF/156KB)
オリジナル受注・見積書(Excel形式/1.1MB)
受注票記入詳細説明書(Word形式/92KB)






受注票記入説明書

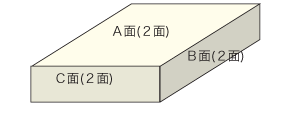

プレート面の呼称

AA面=厚さ方向の両面
BB面=幅 方向の両面
CC面=長さ方向の両面


※注意
最小寸法を「厚さ」、中間寸法を「幅」、 最大寸法を「長さ」としてご指定下さい。
尚、圧延方向を指定される場合は、その旨 ご記入下さい。

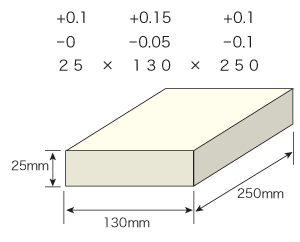

プレートのサイズ記入方法

寸法の指定

  1. 《板厚 ≦ 幅 ≦ 長さ》の順番でご指定下さい。
  2. 単位はmmで仕上がり寸法をご指定下さい。

公差の指定

  1. 板厚×幅×長さに対し、寸法の上段にご指定下さい。
  2. 単位はmmでご指定下さい
  3. プラス公差は(+)マイナス公差は(-)の記号を公差寸法の頭にご記入下さい。

発注記入例

プレート加工仕様の記号

加工仕様 記号 加工仕様 記号
フライス
面取り
C
研磨
G
全稜面取り
ZC
サーフェイス研磨
SG
糸面取り
EM
ロータリー研磨
RG
掘り込み加工(図面付)
HZ

プレート加工仕様記入例

例】
仕様1)6面をフライス
仕様2)全稜(12稜)0.3mm面取り
仕様3)AA面をサーフェイス研磨

工程1 工程2 工程3 工程4 工程5 工程6
6F
ZC03
AAG
SG


面取りの指定(例)

加工仕様 指定方法
全稜0.3C面取り
ZC03
全稜1C 面取り
ZC1
4角0.3C面取り
4C03
4角3C面取り
4C3
全稜糸面取り
EM
※ ご希望の面取り寸法をZC**・4C**と後に付けてご指定下さい

面取り加工例
「面取り=C3」とはコーナーからの寸法をさします。

プレートの加工仕様(抜粋)

フライス加工
「6面全ての組み合せに応じます」
仕様 指定方法
6面フライス
6F
回り4面(BBCC面)フライス
BBCCF
厚さ(AA面)のみフライス
AAF
幅(BB面)のみフライス
BBF
長さ(CC面)のみフライス
CCF
AABB面フライス
AABBF
AABBC面フライス
AABBCF
AACC面フライス
AACCF
研磨加工
「6面全ての組み合せに応じます」

仕様 指定方法
6面研磨
6G
回り4面(BBCC面)研磨
BBCCG
厚さ(AA面)のみ研磨
AAG
幅(BB面)のみ研磨
BBG
長さ(CC面)のみ研磨
CCG
AABB面研磨
AABBG
AABBC面研磨
AABBCG
AACC面研磨
AACCG
※特に指定のない場合は「サーフェイス」となります。

図面付のプレート加工

図面加工(マシニング加工等)
図面またはDXFファイル形式等のデータでご指示下さい。
